8K/4K-LCD拼接处理器
日期：2025-06-26 11:38:54
- 产品介绍
- 技术规格
- 彩页资料
名称：8K/4K/2K-LCD拼接处理器

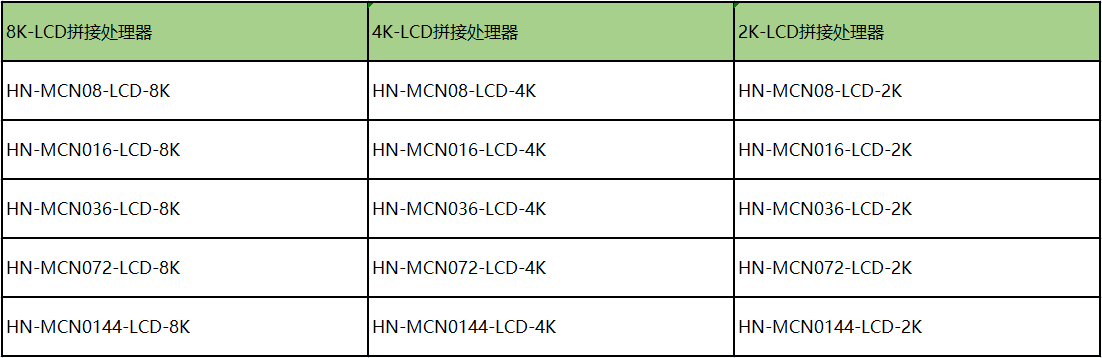

型号：HN-MCN-LCD-2K
型号：HN-MCN-LCD-4K
型号：HN-MCN-LCD-8K
品牌：HANHN/IDF/汉光
说明: 商标品牌可独立或组合使用
设备应用：
HN-MCN系列8K/4K/2K-LCD多屏幕拼接处理器系统，是一款高性能模块化，插拔式，及数字，模拟，视频，音频/AI语音等信号源高性能混合矩阵，支持8K*4K*2K@120Hz、60Hz、30Hz及以
下分辨率，支持4:4:4，4:2:2，4:2:0，色度抽样算法，“0”秒无缝切换，功能加载：无缝切换、图像拼接、预监、回显、字幕、中控系统、远程会议、在线医疗、环境监测、数据传输、内置双电
源备份功能，保障设备7*24小时持续运行，支持IOS、Android、Windows、LINUX、UNIX、Harmony OS，等系统软件版本控制整套多媒体系统等平板电脑，台式机电脑，PC触摸屏等各种触
摸屏终端设备集中控制。可用于大屏幕显示系统、无人机控制系统、自动化控制系统、人工智能控系统、卫星导航控制系统、大数据监测系统、大型会议中心、多媒体会议厅、高校教学教室、指
挥控制中心等多领域场所。
设备参数：
1. 采用纯硬件阵列式FPGA架构设计，Control system国产处理器，（No system, no virus）支持数字/模拟/视频/音频/5G信号/AI语音等信号源接入接出；
2. 采用多板卡功能：单卡支持1/2/4路信号通道，多种选择，更加高效丰富；
3. HN-MCN8×8路—288×288路8K/4K/2K-LCD多屏幕拼接处理器输入输出；
4. 全无缝图像拼接，信号切换设计；无黑屏，无蓝屏，无抖动，真正实现“0”秒无缝切换，⽀持单个信号源开多个窗⼝同时显示；
5. ⾃定义⽤⼾场景，128个⽤⼾⾃定义场景，⽀持场景快速切换，⼀键调⽤；
6. ⽀持4组显⽰墙的分组管理，⽀持多组不同分辨率及拼接模式的显⽰布局；各组屏之间信号共享，⽅便⽤⼾管理；
7. ⽀持预操作模式，开启该功能后所有窗⼝的操作将不会⽴⻢⽣效，需点击确认后，再⼀次性将所有操作⽣效；
8. ⽀持⾃定义协议控制，环出控屏等第三⽅串⼝设备；
9. ⽀持⼆次开发，提供第三⽅⽤⼾控制协议和接⼝；
10. 灵活的多图层显⽰，单张输出卡⽀持8个2K图层，2个4K图层；单屏最⼤⽀持8个2K图层；

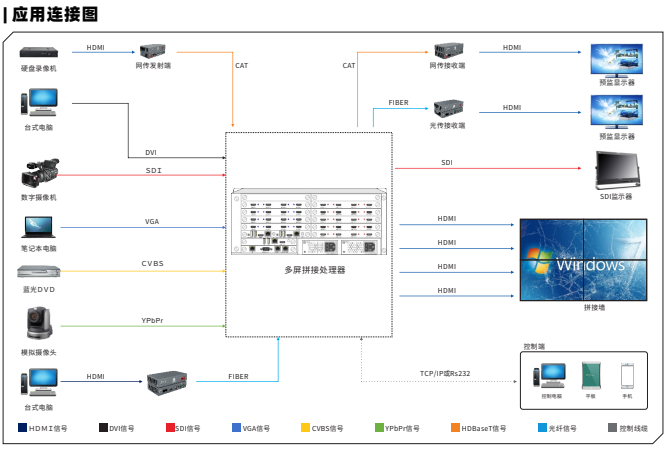

11. 丰富的输⼊输出接⼝类型，输⼊⽀持多种视频信号源类型：HDMI、DVI、VGA、CVBS、YPbPr、SDI、HDBaseT、DP4K、HDMI-4K、IP码、信息发布卡、投屏卡、⾳频输⼊；
12. 输出⽀持多种视频信号源类型：HDMI、DVI、VGA、CVBS、AV、SDI、HDBaseT、音频输出；
13. ⽀持输⼊信号⾃动探测，实时探测每⼀个输⼊端⼝是否有信号接⼊，输⼊板卡指⽰灯及软件均有状态指⽰；
14. ⽀持信号画⾯的任意开窗、漫游、叠加；⽀持输出端⼝映射，实现盲插；
15. ⽀持⽆缝切换，设备内部集成⾼清信号处理机制，保证信号切换时⽆延时、⽆蓝屏、⽆⿊屏等中间过渡状态；
16. 支持色度抽样YCbCr ：4:4:4 、4:2:2 、4:2:0 、色彩深度：48/36/30/24-bit、支持真数30/60/120帧/秒，保证图像百分百还原，不偏⾊⽆失真;
17. 最大支持8K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数；7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、2560*1600、1920*1200、
1920*1080、1920*720等分辨率；
18. 支持去⿊边（输⼊图像任意裁剪），边缘屏蔽，区域放⼤等画⾯实时处理功能，可添加为输⼊的⼦信号；
