名称：4K可视化分布式节点

型号：HN-SORA05-4K

品牌：HANHN/IDF/汉光

说明:   商标品牌可独立或组合使用

设备应用：

2K@60Hz分布式系统，4K@30Hz分布式系统，4K@60Hz分布式系统，8K@120Hz分布式系统，

HN-SORA05系列分布式系统，支持网络/光纤/音频/视频/5G信号/AI语音/USB/KVM等信号源接入接出；替代传统音视频信号处理的产品：

【图像拼接，信号切换，信号分配，信号转换，信号传输，视频编码，视频解码，可编程中控，KVM，权限控制】等产品功能；

集音视频，网络信号，光纤信号，可视化，KVM管理，可编程控制于一体。支持1920*1080@60，3840*2160@60，4096*2160@60fps及以下分辨率；

支持IOS、Android、Windows、LINUX、UNIX、Harmony OS，等系统软件版本控制整套多媒体系统等平板电脑，台式机电脑，PC触摸屏等各种触摸屏终端设备集中控制；

可用于大屏幕显示系统、无人机控制系统、自动化控制系统、人工智能控系统、卫星导航控制系统、大数据监测系统、大型会议中心、多媒体会议厅、高校教学教室、指挥控制中心等多领域场所。

设备特点：

1、采用分布式架构设计，去中心化构架；

2、节点单元均采用H.265数据流编解码芯片。

3、具备输入输出切换功能，可快速配置为输入或输出使用；

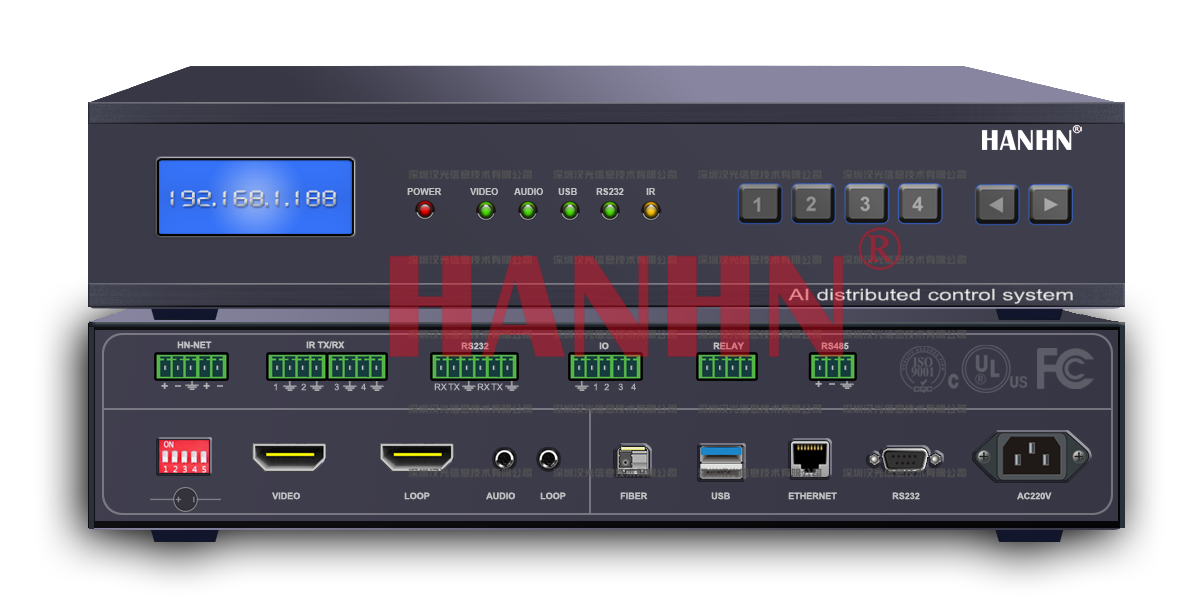

4、每个节点具有1路HDMI高清视频输入接口，1路HDMI高清视频环出接口，1路HDMI高清视频输出接口，1路凤凰头音频输入输出接口。

5、前面板带1个液晶面板，支持系统信息显示。

6、每个节点具有3路USB接口，前面板具有1对ps2接口；

7、1路千兆网口、1路SFP fiber光纤接口；

8、节点支持HDMI、DVI等各种信号，支最高分辨率3840*2160@60Hz，向下兼容；

9、解码能力：单屏支持4路3840*2160或者16路1920*1200视频信号；

10、支持大屏拼接、漫游、多图层叠加显示，支持字幕叠加；

11、节点支持POE与外部供电双供电模式；

12、支持KVM可视化功能：

设备参数：

通道数量

HDMI接口：     2路HDMI2.0单通道

音频接口：       1路输入+1路输出【LR地凤凰端子接口】

网络接口：       1路1000MRJ45

光纤接口：       1路光纤1G SFP

其他接口：       RS232*1，RS485*1，IO/IR复用*2，继电器*1

USB接口：       4路【支持KVM，透传等】

内核配置

处理器：          AControl system核心处理器2.2GHz

内存：             2G运行内存，16G存储内存

指示灯：          ACT、ETH、PWR、HDMI

EDID/HDCP： 支持EDID和HDCP2.2

输入/输出：     编解码接入【无固定输入输出，通过拨码/软件设置/POE供电】

典型参数

分辨率：         支持3840*2160@30，4096*2160@30，1920*1080@60及以下

色度YUV：      4：2：0

压缩格式：      H264/H265

编码：            4K@60*1+720*576@30*1

解码：            4K@60*1/4K@30*2/1080P@60*4/720P*576@30*16

码流：            可设置多码流，如主码流，辅码流，次码流等

同步延时：     15~200ms视频可调

输入输出：     1路HDMI输入：4K@60，1路HDMI输出：4K@60

视频

视频协议：     HTTP、HLS、FLV、RTSP、ONVIF、RTMP、SRT、UDP、M3U8国标28181

码率模式：     CBR/VBR/AVBR/FIXQP/QPMAP

码流类型：     ES/TS

TS包个数：    3-128

视频帧率：    5~60FPS

编码延时：    ≤15ms

视频码率：    12Kbps~60Mbps

视频加密：    AES/DES/3DES

视频处理：    接收，处理，输出，编码，解码，POE，切换，字符叠加，台标，底图，滚动字幕，预览，≥128回显，16画面分割，录播，镜像，场景预案，亮度色彩调整，界面定制，LCD/LED/DLP拼接16级图像【开窗/画中画/漫游/叠加/缩放/移动】

音频

音频编码：    ADPCM、G.711、G.726、AAC、AAC+、MP2、MP3。编码码率：12Kbps~320Mbps。信噪比：>90dB。采样率：44.1KHZ  48KHZ。混音：≤32路。音频处理：透传/分离/内嵌/控制/同步传输/异步传输

KVM管理

KVM接口：   支持。多用户：支持

KVM处理：   KVM控制，推送，权限控制，安全隔离，OSD接管，交互批注

选配扩展

①故障报警： 支持②日志查询：支持③位置查询：支持④语音控制：支持⑤环境模块：可配置⑥虚拟IP：支持⑦双机备份：支持⑧端口扩展支持：≤1+1+4路RS232，≤6路RS485，≤1+4路IR，≤1+4路RELAY，≤1+4路I/O

控制终端     终端系统：≥Windows XP、≥安卓7.0、≥IOS8.0/MAC、Unix、Linux、小红帽、麒麟、WEB等【部分系统需单独开发】

管理协议：    UDP，TCP/IP/串口/HN-NET/HTTP等。管理界面：Web/APP可视化。在线升级：支持。远程管理：支持

适配交换机： IGMP V2组播交换机带POE供电技术

电气参数

生产规范：    GB/T2423，GB8898，GB4943，GB/T9254

电击标准：    3级 GB/T17626

工作温度：    -20°~+80°C

工作湿度：    10% ~ 90%

工作电源：    支持POE供电和DC12V-2A

工作时间：    ≈80000小时，≈8.00年

功率：          ≤15W

重量：          ≤1.5kg
